Projekt ansehenViadukt Tuftal
Hochauflösende Drohneninspektion des Viadukts Tuftal in Egg für den Kanton Zürich, mit Risskartierung und Quantifizierung von Delamination, Abplatzungen und Korrosion.
- Auftraggeber
- Kanton Zürich
- Standort
- Egg, ZH
- Material
- Beton
- Bildauflösung
- 0,30 mm/px
Beton · Strasseninfrastruktur
Kartierung von Rissen, Abplatzungen und Korrosion mit 0,30 mm pro Pixel
Bauwerk und Inspektionsumfang
Das Viadukt Tuftal ist eine Strassenbrücke in Egg und wird vom Kanton Zürich unterhalten. Die Inspektion erforderte detaillierte Bildaufnahmen zur Erkennung von Rissen mit einer Öffnung von mehr als 0,20 mm.
Inspektionsmethodik
Präzise Drohnenflugplanung ermöglichte Bildaufnahmen mit einer räumlichen Auflösung von 0,30 mm pro Pixel. Unser trainiertes Risserkennungsmodell identifizierte Risse mit Öffnungen von etwa einem halben Pixel. Weitere Schäden, darunter Korrosion, Delamination und Abplatzungen, wurden ebenfalls erkannt und kartiert.
Inspektionsergebnisse

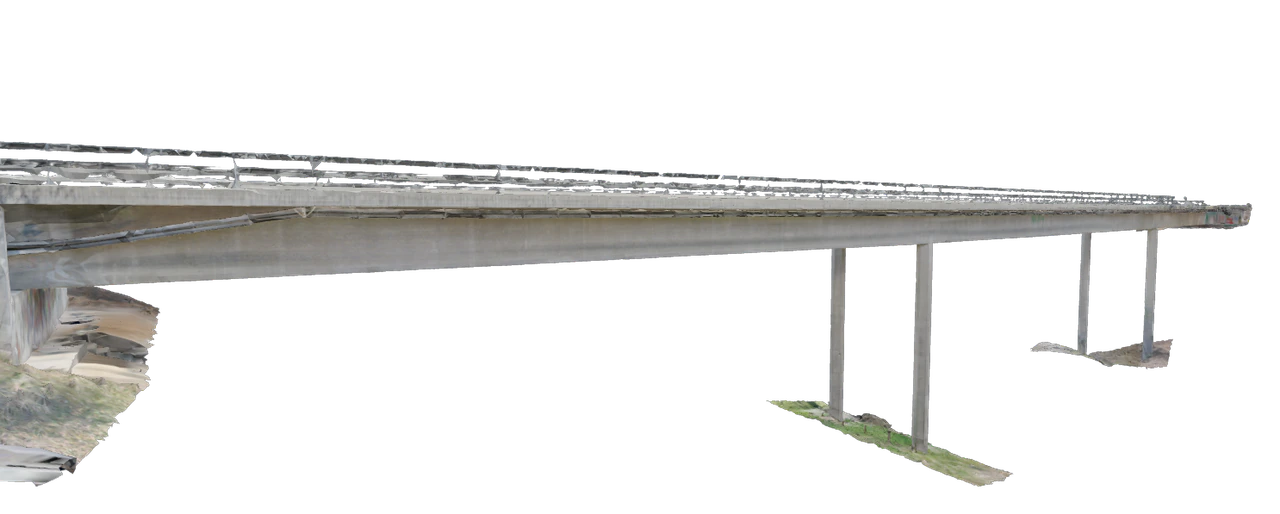

Die kartierten Schäden und Mengen lieferten dem Eigentümer einen umfassenden Überblick über den Zustand der Brücke. Die Beobachtungen wurden in einem 3D-Modell verortet.
SwissInspect / YouTube
Projektvideo
Sehen Sie die Inspektion und ihre Ergebnisse auf dem SwissInspect-Kanal.

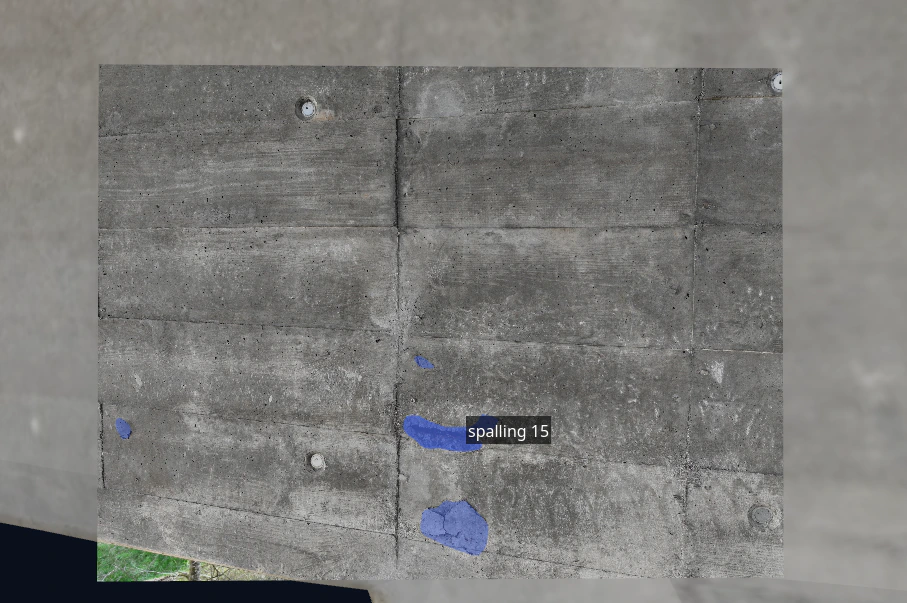

Ergebnisbeispiele
