Projekt ansehenStahlfachwerk Ecuvillens
Bildbasierte Korrosionsüberwachung an Stahlfachwerken von Lärmschutzwänden entlang der Autobahn.
- Auftraggeber
- FEDRO / OFROU / ASTRA
- Standort
- Ecuvillens / Posieux, FR
- Material
- Stahl
Stahl · Tragwerk einer Lärmschutzwand
Korrosionsüberwachung
Bauwerk und Inspektionsumfang
Das Bundesamt für Strassen beauftragte die Inspektion von zwei Stahlfachwerken bei Ecuvillens und Posieux. Die Studie konzentrierte sich auf die Überwachung der Korrosionsentwicklung an der gesamten Stahlkonstruktion.
Inspektionsmethodik
Drohnenbilder wurden zur Rekonstruktion der Tragwerke und zur Segmentierung sichtbarer Korrosion verarbeitet. Zusammengehörige Schadensflächen wurden zwischen den Kampagnen verglichen, um die Korrosionsentwicklung im Laufe der Zeit zu erfassen.
Inspektionsergebnisse
Die bei aufeinanderfolgenden Inspektionskampagnen erkannten Korrosionsstellen wurden quantifiziert und im selben Koordinatensystem lokalisiert. Dies ermöglicht eine Analyse ihres Wachstums über die Zeit.
SwissInspect / YouTube
Projektvideo
Sehen Sie die Inspektion und ihre Ergebnisse auf dem SwissInspect-Kanal.

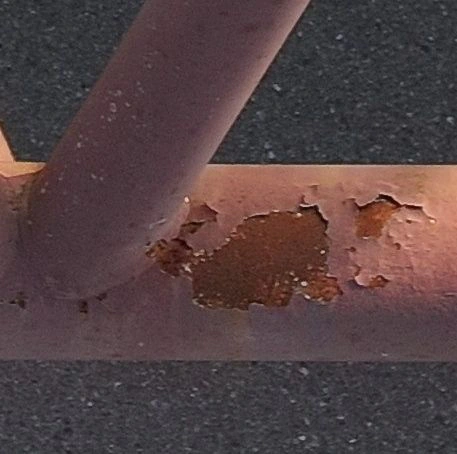

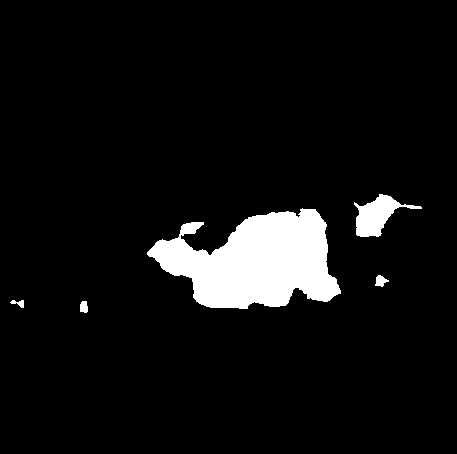

Ergebnisbeispiele
